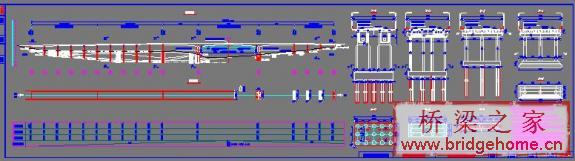

荆涂淮河大桥(95m+160m+95m连续刚构)

qiaoliangcec 桥梁新手金币174枚威望58点贡献值81点桥币62个 RMB0元加关注写私信	阅读：13094回复：30 荆涂淮河大桥(95m+160m+95m连续刚构) 楼主^# 更多只看楼主倒序阅读发布于：2009-12-16 16:53 荆涂淮河大桥(95+160+95)
	附件名称/大小下载次数最后更新荆涂淮河大桥(95+160+95)[1].part1.rar (6836KB) 122 2009-12-16 16:53 售价3金币[记录] 喜欢1 最新喜欢： biy7 回复

qiaoliangcec 桥梁新手金币174枚威望58点贡献值81点桥币62个 RMB0元加关注写私信	1楼^# 发布于：2009-12-16 16:56 荆涂淮河大桥(95+160+95) 2
	附件名称/大小下载次数最后更新荆涂淮河大桥(95+160+95)[1].part2.rar (4240KB) 112 2009-12-16 16:56 售价2金币[记录] 回复(0) 喜欢(0)

qiaoliangcec

桥梁新手

金币174枚
威望58点
贡献值81点
桥币62个
RMB0元

加关注写私信

2楼^#

发布于：2009-12-16 16:57

设计荷载:汽-超20,挂-120，人群荷载：3.5KN/m 。
桥面宽度：主引桥采用整体式断面,全幅为：1.5米人行道+20.0米行车道+1.5米人行道，全宽23.0m。
通航等级:III-(3)级,最高通航水位:22.56米(二十年一遇);设计水位:24.39(三百年一遇)。
主桥上部采用预应力混凝土连续刚构，主跨160米，边跨95米,单箱单室断面，主墩采用双薄壁墩，过渡墩采用实体墩。
主桥根部梁高8.0米，跨中3.0米，梁高按1.8次抛物线变化。
桥位区基本烈度为VII度，按VIII度设防。


回复喜欢

tolsom

桥梁副高

金币130枚
威望124点
贡献值129点
桥币104个
RMB0元

加关注写私信

3楼^#

发布于：2009-12-17 08:56

好资料啊，值得学习一下！！谢谢楼主

桥梁--我的设计作品！

回复喜欢

fyq001 桥梁正高金币113枚威望134点贡献值49点桥币31个 RMB0元加关注写私信	4楼^# 发布于：2009-12-17 09:01 老规范的了，不过图纸看起来还可以
	回复(0) 喜欢(0)

hxybdf

桥梁工程师

金币10枚
威望1点
贡献值35点
桥币0个
RMB0元

加关注写私信

5楼^#

发布于：2009-12-19 06:35

资料不错哦，顶一下

美男，帅哥

回复喜欢

cjtielu

桥梁副高

金币1144枚
威望192点
贡献值212点
桥币192个
RMB0元

加关注写私信

6楼^#

发布于：2009-12-19 11:47

图纸很齐全啊？真是不错。可惜现在没有钱。

我爱桥梁之家

回复喜欢

hkclccf 桥梁副高金币972枚威望164点贡献值103点桥币78个 RMB0元加关注写私信	7楼^# 发布于：2009-12-21 15:23 好东西~~
	回复(0) 喜欢(0)

277637396 桥梁工程师金币28枚威望139点贡献值171点桥币152个 RMB0元加关注写私信	8楼^# 发布于：2010-01-03 12:19 图纸已下载感谢楼主无私奉献啊
	回复(0) 喜欢(0)

tiger123man 桥梁新手金币5枚威望3点贡献值9点桥币4个 RMB0元加关注写私信	9楼^# 发布于：2010-01-07 11:00 不知道有没有0 号块的细部构件图
	回复(0) 喜欢(0)
