承台桩基计算程序 V5.0 使用说明
（二○一○年四月五日）
1 简介
欢迎使用承台桩基计算程序 V5.0！
本程序的主要功能包括：
l m法计算桩基内力，桩基形式包括斜桩，方桩，管桩；可考虑桩身土压力（或波浪力）荷载
l  承台强度验算，包括撑杆－系杆体系，抗剪，下冲切，角桩上冲切，边桩上冲切
l  桩长设计和验算
本程序依照《公路桥涵地基与基础设计规范》（JTG D63?007）（以下简称《基础规范》）和《公路钢筋混凝土与预应力混凝土桥涵设计规范》（JTG D62?004）（以下简称《公桥规范》）编制，因此原则上仅适用于公路桥涵设计。作者在开发中亦参考了《铁路桥涵地基与基础设计规范》（TB10002.5-2005）部分内容，因此铁路桥涵设计人员也可在明晰程序相关参数含义的前提下参考使用。
注意：本程序中，需要用户输入（或选择）的数据项一律用蓝色显示，由程序自行计算确定的数据项则一律用黑色显示。另外，输入输出数据的单位除注明外一律采用kN m制。
2 桩基内力
2.1 输入计算信息
运行承台桩基计算程序V50.exe后，单击分栏  ，程序界面显示如下图所示。
第一步，在AutoCAd中绘制承台底部的桩基平面布置形式，桩基一律用CIRCLE对象绘制，其直径为桩基外径。
单击捕捉桩基布置，程序切换至AutoCAD程序中，选择桩基对应的CIRCLE对象，如下图所示，按鼠标右键确定。
注意：承台桩基计算程序v50for2006用于AutoCAD2006及以下版本，承台桩基计算程序v50for2008用于AutoCAD2006以上版本。若程序提示撁挥写蚩狝utoCAD程序?
请检查是否使用正确的程序版本。
界面自动切换回程序，如下图所示。
此时，程序中已经自动获取桩基的基本信息，包括桩径，平面布置坐标等。
第二步，输入桩基计算信息，下面分别介绍。
桩基形状：如果勾选，则程序将视CIRCLE对象的直径为方桩的边长；
AutoCAD绘图单位：可供选择的有m，cm和mm，根据不同的绘图单位，程序自动换算相应的计算信息；
地基土比例系数m
桩端地基竖向抗力系数C0：按《基础规范》表P.0.2-2取值，若填0程序取C0=mh，其中h为地面线以下桩长；
土的平均内摩擦角：桩所穿过土层的平均内摩擦角；
承台类型：可选择为高桩承台和低桩承台，高桩承台可以输入作用于桩顶与地面处的土压力强度q1和q2，详见《基础规范》P95；低桩承台可以考虑承台侧土提供的弹性约束，详见《基础规范》P97；
承台厚度：用于计算低桩承台侧土提供的侧向约束，若不计入填0；
承台顺桥向宽度：用于计算低桩承台侧土提供的横桥向约束，若不计入填0；
承台横桥向宽度：用于计算低桩承台侧土提供的顺桥向约束，若不计入填0；
注意：对于低桩承台侧向土的约束作用，若承台厚度h大于承台埋置深度H，则提供侧向约束的土厚度取承台埋置深度H，且承台底面处水平向土的地基系数c=mH；反之若承台厚度小于承台埋置深度，则提供侧向约束的土厚度取承台承台厚度h，但承台顶底面处水平向图的地基系数分别为c=m(H-h)和c=mH。
桩基砼强度等级
刚度换算系数：桩基抗弯刚度折减系数，旧基础规范取0.67，《公桥规范》取0.95，《基础规范》取0.8，程序默认取0.8，用户可修改；
抗压弹性模量Ec：程序自动根据桩基砼强度等级确定；
成桩方式：分为端承\嵌岩桩，打\沉入摩擦桩和钻\挖孔摩擦桩三类；
睿合凳??沙勺?绞饺范ǎ?昙?痘?」娣丁稰91；
受力方式：用于确定单桩柔度系数计算公式和kh，详见《基础规范》P88和P89；
地面线以上桩长\承台埋置深度：分别对应于高桩承台和低桩承台；
地面线以下桩长\桩基长度：分别对应于高桩承台和低桩承台；
桩基直径或边长
桩基壁厚：若壁厚为0或者壁厚大于桩基半径，则取壁厚为桩基半径（即为实心桩）
桩端最小中心距：根据承台底部的桩基平面布置形式和各桩基的倾角共同确定
EI：单桩的抗弯刚度，?EcI，若采用钢管桩请用户自行计算输入
EA：单桩的抗压刚度，EcA，若采用钢管桩请用户自行计算输入
地面线以上容重：用以由桩顶轴力来计算地面线处的桩基轴力，桩基面积A=EA/Ec
地面线以下容重：用以由地面线处轴力来计算地面线以下不同深度处的桩基轴力，桩基面积A=EA/Ec
第三步，输入承台底的荷载，包括以下部分。
竖向轴力
顺桥向弯矩
横桥向弯矩
顺桥向剪力
横桥向剪力
2.2 输入补充信息
当完成输入计算信息后，程序自动给出桩基顺桥向和横桥向计算宽度b1和桩土变形系数岬募扑愎?蹋?⒔?鞲鲎??氖粜粤杏诔绦蛴疑辖堑谋碇校?缦峦妓?尽?
上表将所有桩基分别按照顺桥向和横桥向进行排序编号便于识别。两表的桩基总数是一样的，但同一根桩基在二表中的序号有别。
注意：顺桥向编号的原则是按桩基Y坐标递增的顺序排序，若有Y坐标相同的情形，则按X坐标递增排序；横桥向编号的原则是按桩基X坐标递增的顺序排序，若有X
坐标相同的情形，则按Y坐标递增排序。
若有斜桩，桩侧有土压力（或波浪力）荷载，用户可自行在桩基属性表中输入，各参数的含义如下图所示。
若多个桩基有土压力（或波浪力），可通过程序界面上的桩侧荷载栏来批量输入，如下图所示。
若输入有桩侧荷载，但是用户不想计入桩侧荷载的效应，则可以通过取消计入效应复选框来实现。在批处理多组荷载时，某些工况是没有土压力或波浪力的，则可以通过分批次选择并采用计入效应复选框来实现是否计入桩侧荷载的效应。
注意，与修改桩侧荷载类似，直接在桩基属性表中修改参数仅是针对所在行的单个桩基属性进行修改，而在属性表外进行各项计算信息的修改则会改变所有的桩基属性，而程序最终采用的计算数据是采用桩基属性表中的数据。
2.3 承台底变形结果
完成桩基计算信息的输入后，可单击来计算承台底的变形，程序同时输出了群桩的集成刚度矩阵和柔度矩阵的各项数值，并根据《公桥规范》P201相关内容进行桩基模拟的各项结果并予以输出供设计人员参考。
注意：本程序默认桩基是关于桥梁中心轴线对称的（可以关于跨径线不对称，例如桥台处的桩基），因此未输出的刚度系数都是0，请用户注意程序的适用范围。刚度系数下标的x轴为顺桥向（为AutoCAD中的Y轴方向），y轴为横桥向（为AutoCAD中的X轴方向），z轴为竖直向下。
其中Krz,rz为群桩扭转刚度，只考虑桩基侧向位移刚度的贡献，未计入桩基自身扭转刚度对群桩扭转刚度的贡献（GIρ / lρ项，对于混凝土桩基GIρ = 0.8EcI），若想考虑请用户自己计入。
2.4 桩基变形和内力
2.4.3 单项内力结果
在输出桩基编号栏中选择需要输出变形和内力的桩基编号，本程序提供顺桥向或者横桥向编号两种方法来指定桩基，支持选择多个桩基输出结果。
指定好要输出变形和内力的桩基编号以后，单击，在输出窗口中将输出单根桩基的桩顶内力，地面线处内力和位移，z=0~4/岵煌?疃鹊哪诹Γ?境绦蚧故涑隽怂澈崆畔虻暮铣赏渚丶昂铣杉袅Α?
2.4.4 批量内力结果
当设计荷载有多组时，可采用批处理方式计算桩基控制内力结果。首先，将多组内力在EXCEL中整理好，然后对其进行选择，如下图所示。
注意：上图中，选择区域上一行说明是为了让用户了解各列内力的输入顺序，实际操作中可不输入该行。
然后，切换回本程序，选择需要输出批量内力结果的桩基编号，如下图所示。
最后，单击。此时，在EXCEL程序中，将自动在每组荷载后面输出所选择桩基中的桩身最大弯矩处的最大轴力和最小轴力，如下图所示。

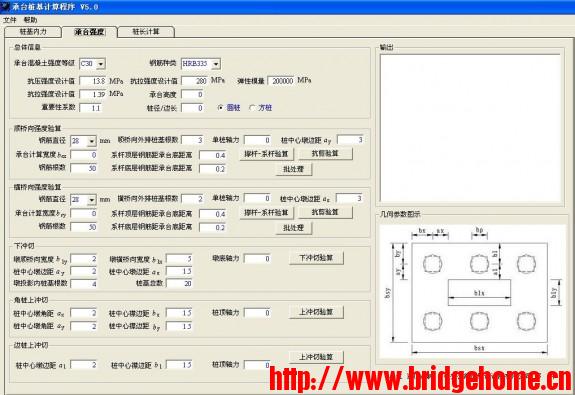

3 承台强度
承台强度一切均按《公路规范》编制，为方便使用，相关尺寸参数均采用桩中心为基准位置，例如规范需要确定桩基边缘距承台边缘或者桥墩边缘的距离，本程序一律要求用户输入桩基中心距承台边缘或桥墩边缘的距离，由程序自动换算桩基边缘距承台边缘或桥墩边缘的距离。
批处理的使用方法：首先在EXCEL中选择批量的轴力，然后切换回本程序，然后单击，程序自动在EXCEL中输出各轴力的计算结果，此处不再赘述。
4 桩长计算
本程序可以计算嵌岩桩、摩擦桩和钢管打入桩。
4.1 输入钻孔信息
在钻孔资料表格中输入钻孔的相关信息后，单击钻孔信息中的增加按钮。可以采用相同操作输入多个钻孔。
4.2 输入桩基信息
根据桩基的信息，输入相关的参数。
抗力系数：用以考虑单桩轴向受压承载力的抗力系数，根据《基础规范》表5.3.7选用。
地面以上桩基长度：桩基在钻孔地面高程以上的长度。
桩基长度：桩基总长度，包括在钻孔地面以上及以下。
桩底高程：桩基底高程，程序自动计算，由钻孔孔口高程＋地面以上桩基长度－桩基长度确定。
混凝土容重：用以计算桩基自重。
置换土容重：用以计算置换土自重。
冲刷深度：从钻孔孔口高程开始计算的冲刷深度，包括整体冲刷和局部冲刷，冲刷深度内的土体抗力不计入。
桩基类型：共有四类桩基供选择，分别是钻孔摩擦桩，嵌岩桩，钢管打入桩，钢管复合桩。
钻孔摩擦桩的参数如下：
桩基外径
清底系数m0：按《基础规范》表5.3.3-3选用。
桩端土透水：根据透水性和桩基入土深度与桩径比值确定深度修正系数搿?
修正系数耄焊?荨痘?」娣丁繁?.3.3-2确定。
深度修正系数k2：桩端土容许承载力随深度的修正系数，根据《基础规范》表3.3.4选用。
桩端承载力上限：桩端土容许承载力深度修正后，不宜超过的限值，当将鼠标移至“桩端承载力上限”文字上方时，将显示出《基础规范》建议的参考值，如下图所示。
覆盖土平均容重：用以计算桩基置换土重量。
嵌岩桩的参数如下：
桩基外径
岩石层情况
钻孔桩
中风化
c1：端阻发挥系数，根据《基础规范》表5.3.4选用。
c2：侧阻发挥系数，根据《基础规范》表5.3.4选用。
考虑覆盖土摩阻抗力：选择是时，按《基础规范》根据桩端岩石饱和单轴抗压强度标准值确定覆盖土的摩阻抗力；选择否时，不计入覆盖土的摩阻抗力，仅考虑岩石层的端阻及侧阻抗力。
钢管打入桩的参数如下：
钢管桩外径
钢管桩壁厚
桩顶混凝土厚：桩顶填芯混凝土厚度。
桩底混凝土厚：对于钢管打入桩一般为0。
填砂容重：用于计算桩基内填砂自重。
土塞效应系数：根据工程经验和试桩结果确定，用于修正桩端承载力qrk。
桩端承载qrk：桩端土的承载力，根据《基础规范》表5.3.3-5选用。
桩端砼直径和桩端砼长用于复合桩计算，工程中较少采用，不再赘述其含义。
4.3 计算桩基轴向承载能力
选择桩基类型，然后单击计算承载能力。在输出窗口中将显示计算过程中间数据和最终结果。
5 数据保存与打开
用户可通过文件菜单中的保存项来将个数据信息保存成.pile文件，并采用打开项来打开改文件重新载入，避免多次输入相同信息。
6 免责声明
使用本程序前，请用户仔细阅读使用说明，明确作者约定的数据含义。
本程序计算结果仅供工程设计人员参考，作者不保证程序计算结果没有错误。对用户使用本程序过程中出现的任何问题作者不负法律责任，只负道义责任。
邓  科
2010-4-5
