本人最近借鉴网上很多算例，在此，想和各位大侠们探讨一下：

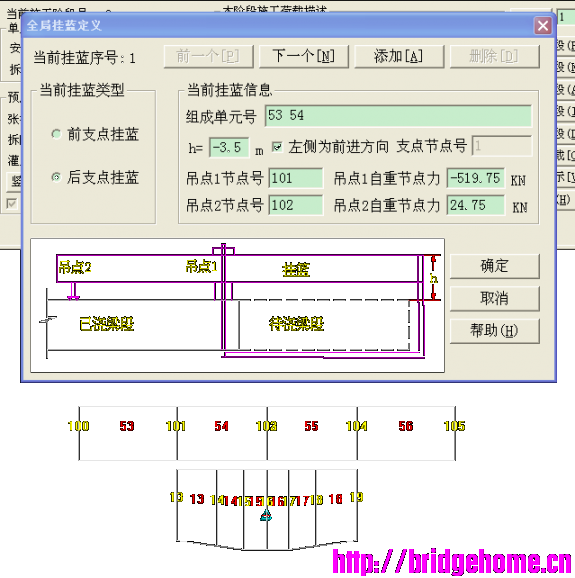

设计者计算的三跨连续梁采用悬臂挂篮浇筑，最大节段自重990KN，如附件图示
设计者将挂篮利用两个单元模拟：53单元（悬挑段）5.5m长，54单元5m
1、挂篮自重按0.5倍的990KN，即为495KN
2、然后将挂篮自重（假定两个单元线荷载相等）换算线荷载，最后按单侧悬臂简支结构计算出反力。

问题：
1、在施工图设计阶段，挂篮自重一般按多少考虑
2、也有人按照53单元作用q线荷载，而54单元作用0.5倍的q线荷载；还有两个单元线荷载比例为3：1的，请问到底按几倍关系的换算线荷载模拟
希望兄弟设计院以及软件支持给予指导


喜欢0

勿以恶小而为之

xjr925 桥梁之家VIP 金币777枚威望5点贡献值8点桥币5个 RMB10元加关注写私信	1楼^# 发布于：2011-10-09 08:01
	回复(0) 喜欢(0)

xbxvbing 桥梁正高金币1078枚威望1点贡献值0点桥币0个 RMB0元加关注写私信	2楼^# 发布于：2011-10-09 08:45 帮顶
	回复(0) 喜欢(0)

zzz 桥梁副高金币2枚威望0点贡献值0点桥币0个 RMB0元加关注写私信	3楼^# 发布于：2011-10-10 01:21 不错的
	回复(0) 喜欢(0)

375537189 桥梁工程师金币20枚威望0点贡献值0点桥币0个 RMB0元加关注写私信	4楼^# 发布于：2011-10-10 08:40 帮顶
	回复(0) 喜欢(0)

marchir

桥梁副高

金币731枚
威望120点
贡献值177点
桥币127个
RMB0元

加关注写私信

5楼^#

发布于：2011-10-10 09:08

我也很想知道这个具体怎么操作，有人不给解答一下么

学海泛舟，乐涛悠悠

回复喜欢

zhmzhmzhm 桥梁副高金币405枚威望0点贡献值0点桥币0个 RMB0元加关注写私信	6楼^# 发布于：2011-10-10 14:06 期待有人讲解
	回复(0) 喜欢(0)

phercas 桥梁工程师金币39枚威望0点贡献值20点桥币0个 RMB0元加关注写私信	7楼^# 发布于：2011-10-10 20:12 有哪位高手指点迷津啊，先谢谢了
	回复(0) 喜欢(0)
