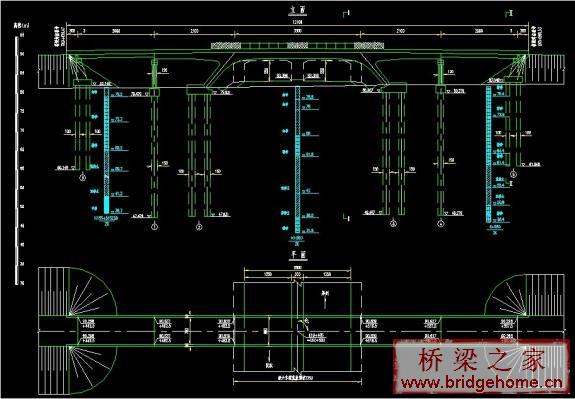

33米斜腿刚构梁桥

设计说明

一、    设计依据及规范
1、    中华人民共和国交通部标准《公路桥涵设计通用规范》JTJ D60-2004
2、    中华人民共和国交通部标准《公路桥涵设计规范》JTJ D62-2004
3、    中华人民共和国交通部标准《公路桥涵施工技术规范》（JTJ041-2000）
二、    桥梁形式与技术指标
1、    跨径：21.0+33.0+21.0m。
2、    桥宽：净7.0m+2×0.5m防撞栏杆；桥下净空大于5m。
3、    荷载等级：公路-Ⅱ级。
4、    桥面横坡：1.5%双向横坡，由箱梁现浇时形成。
三、    设计要点
1、    桥梁采用主跨33.0米斜腿刚构梁桥，桥跨布置为21.0+33.0+21.0米。主梁和斜腿均采用变截面箱梁，主梁与斜腿交叉处采用圆弧段过渡，减少应力集中，由于跨度不大，为方便施工，主梁和斜腿梁高均采用直线渐变。主梁与斜腿桥墩构成刚构体系受力明确，合理减少了跨径，降低了梁高。采用满堂支架整体现浇，结构整体性好，施工简单、快捷、方便，斜腿刚构桥形与周围地形配合较好，桥下行车舒适、流畅、视野开阔。
